侧向防火卷帘门

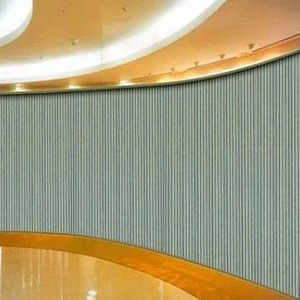

　　侧向防火卷帘门是为解决超大跨度的洞口需要设计的，但具有钢质防火卷帘门的特点，而且可单向任意角度拐弯。它是由卷轴、主导轴、帘板、传动链、导轨电机及传动机构等组成。其传动机构、卷筒机构、电器控制均安装于卷筒箱内，竖置于建筑洞口的一 侧，帘板采用冷轧带钢轧制成型，用吊轨悬挂于上导轨内。其特点是将卷帘箱竖立放置在楼层地面上，帘板悬挂在上方导轨内，靠滚轮沿导轨运动实现卷帘启闭，导轨可为直线或曲线，地面无导轧。

   　1、特大跨度，单椁单向推送可达50m,双向推送可达100m。以上的弯道、半圆或曲线轨道上持续平稳地运行。

　　2、轨道运行所占高度空间200mm，增加了消防通道的净高度。

　　3、采用横向推送式运行，减少了对建筑的承重量，加强了安全系数。

　　4、耐火极限：大于3h。

　　5、抗风压值：按6814102-2005风压强度等级为50 80 120 （下轨）。

　　6、启闭时间：按照洞口长度及弯度而确定，一班为1.5-4.0min。

　　7、启闭速度：门宽度12m以上，横移速度5-15m/min;门宽度2m以上，横移速度3-5m/min。
