挡烟垂壁安装方式

　　挡烟垂壁是人防高层民用建筑的地下与大空间排烟系统中作烟区分隔的装置。当消防控制中心发出火警信号或直接接受"烟感"信号后，置于吊顶上方的软质挡烟垂壁迅速垂落至设定高度，形成烟区分隔。由排烟风机将高温烟气排出室外，为火警区人救生和疏散创造了环境和争取了时间。

　1，挡烟垂壁技术资料收集

　　现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。挡烟垂壁对土建结构相关的尺寸要求较高。所以在设计前必须到现场量测，取得一手资料数据。然后才能根据消防要求绘制切实可行的挡烟垂壁尺寸分布图。对挡烟垂壁经过位置有风管水管并影响施工的要提出相关方案交与消防总承包方协调解决。

　　 2 .挡烟垂壁设计和施工方案确定

　　（二）材料及机具准备

　　1 .挡烟垂壁主要材料质量检查  

　　（1）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好道防锈漆，所有构件编号要标注明显。

　　2 .挡烟垂壁主要施工机具检查 

　　（1）各种电动和手动工具的性能检查。 

　　（2）打吊的吊杆位置与设计位置偏差不应大于5cm。

　　3.挡烟垂壁搭脚手架 

　　由于施工程序中的不同需要，施工中搭建的脚手架需满足不同的要求。 

　　（1）放线和打吊杆支架时，应搭建在挡烟垂壁的两侧，方便工人在不同位置进行焊接和安装等作业因为脚手架是独立支撑又高度较高所以要特别注意脚手架的支撑和稳固。 

　　（2）安装挡烟垂壁时，应搭建在挡烟垂壁一侧。在搭建和拆除脚手架时要格外小心，不能从高处向下抛扔钢管和扣件，防止损坏地面

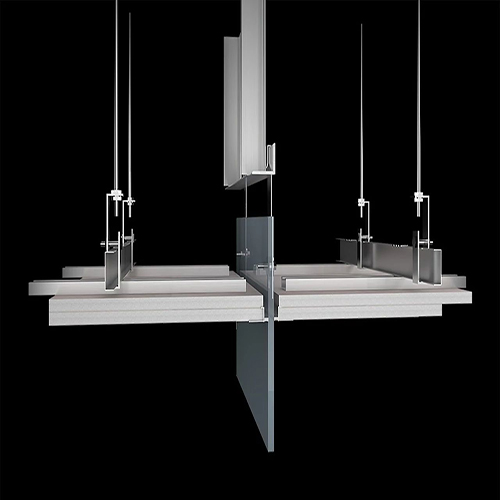

　　吊挂式挡烟垂壁安装施工

　　（一）挡烟垂壁放线定位 

　　（1）挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。 

　　（2）要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。以确保挡烟垂壁的垂直精度。要求上、下中心线偏差小于 1~ 2mm。

　　（二）挡烟垂壁上部吊杆安装 

　　1、注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，打孔位置不宜靠近钢筋混凝土构件的边缘，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹干净。

　　2、每个丝杆安装位置和高度都应严格按照放线定位和设计图纸要求进行。最主要的是丝杆的中心线必须与铝合金构件中心线相一致，并且椭圆螺孔中心要与设计的吊杆螺栓位置一致。 

　　3、所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。
