挡烟垂壁怎样计算

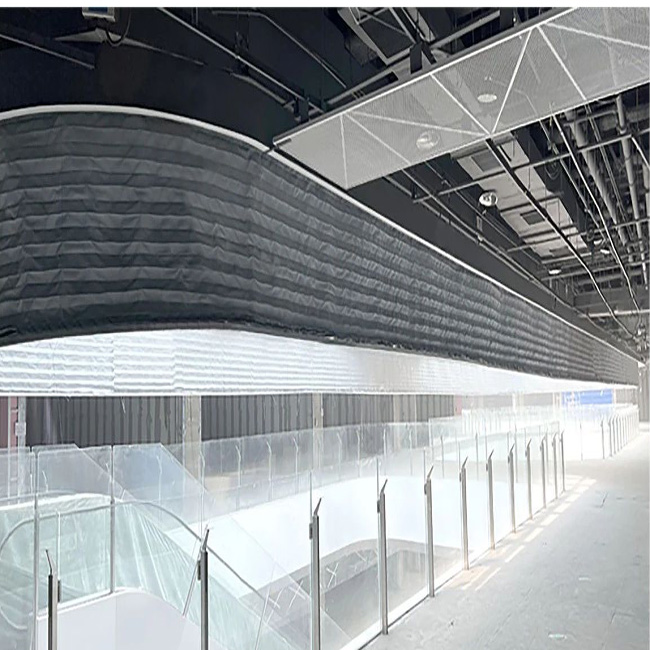

　　挡烟垂壁用不燃材料制成，安装在吊顶或楼板下或隐藏在吊顶内，火灾时能够阻止烟和热气体水平流动的垂直分隔物。

　　挡烟垂壁的计算公式

　　当采用自然排烟方式时，储烟仓的厚度不应小于空间净高的20%，且不应小于500mm。

　　也就是说如果空间净高3m,

　　挡烟垂壁的高度就是600mm。

　　计算方式：3m×20%=600mm

　　(600mm>500mm)

　　当采用机械排烟方式时，不应小于空间净高的10%，且不应小于500mm。

　　也就是说如果空间净高3m，

　　挡烟垂壁的高度就是500mm。

　　计算方式：3m×10%=300mm

　　(300mm<500mm)

　　挡烟垂壁面积：就是以上算出来的高度×图上量出来的长度

　　(如果在梁下安装记得减去梁的高度)

　　注意：对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。
